一、產品描述
本產品是由高壓真空負荷開關、硅橡膠真空澆注的計量電壓互感器、電流互感器及預付費控制箱組成,單變比和雙變比可自由選配。本產品適用于額定頻率50Hz、額定電壓10kV及以下,額定電流400A及以下的電力系統中作預付費式電能計量使用,可通過預付費終端實現欠費前提醒、欠費后跳閘等功能。
高壓真空負荷開關分合閘電源由電壓互感器單獨的線圈提供,機構為雙穩態永磁操作機構,結構簡單,操動靈活,可分?jǐn)噙^負荷電流。開關采用高壓電路與低壓電路上下布置的結構,這種布置方式結構清晰、直觀,便于安裝維護,真空滅弧室外殼采用95瓷為絕緣材料制成的波紋瓷管,它具有爬距大,機械強度高、耐高溫和耐沖擊等特點。箱體可采用不銹鋼材質,連接線可選金屬鎧裝電纜,無外露二次端子,具有良好的防竊電能力。本產品整體外形小巧,安裝方便。由于永磁真空負荷開關產品性價比較高,受到廣大用戶的青睞。
二、使用環境
1. 環境溫度:-25℃~+60℃;
2. 海拔高度:安裝地點的海拔高度不超過2000米;
3. 相當濕度:日平均不大于95%,月平均不大于90%;
4.風壓不超過700Pa(相當于風速為34m/s);
5. 污穢等級:Ⅲ級。
三、技術參數

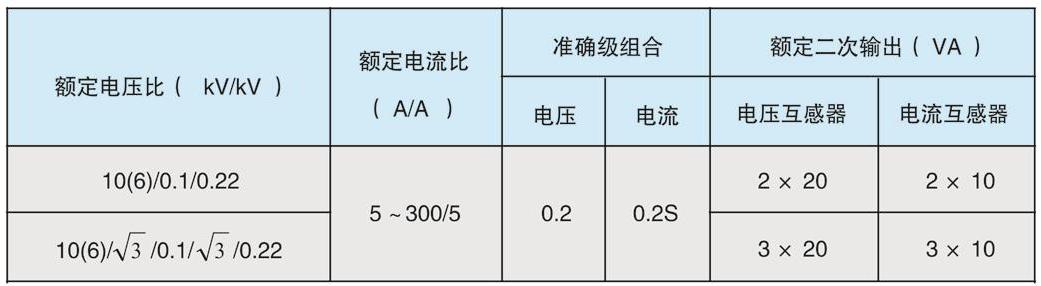

表一 計量用澆注式電壓互感器、電流互感器組合技術參數

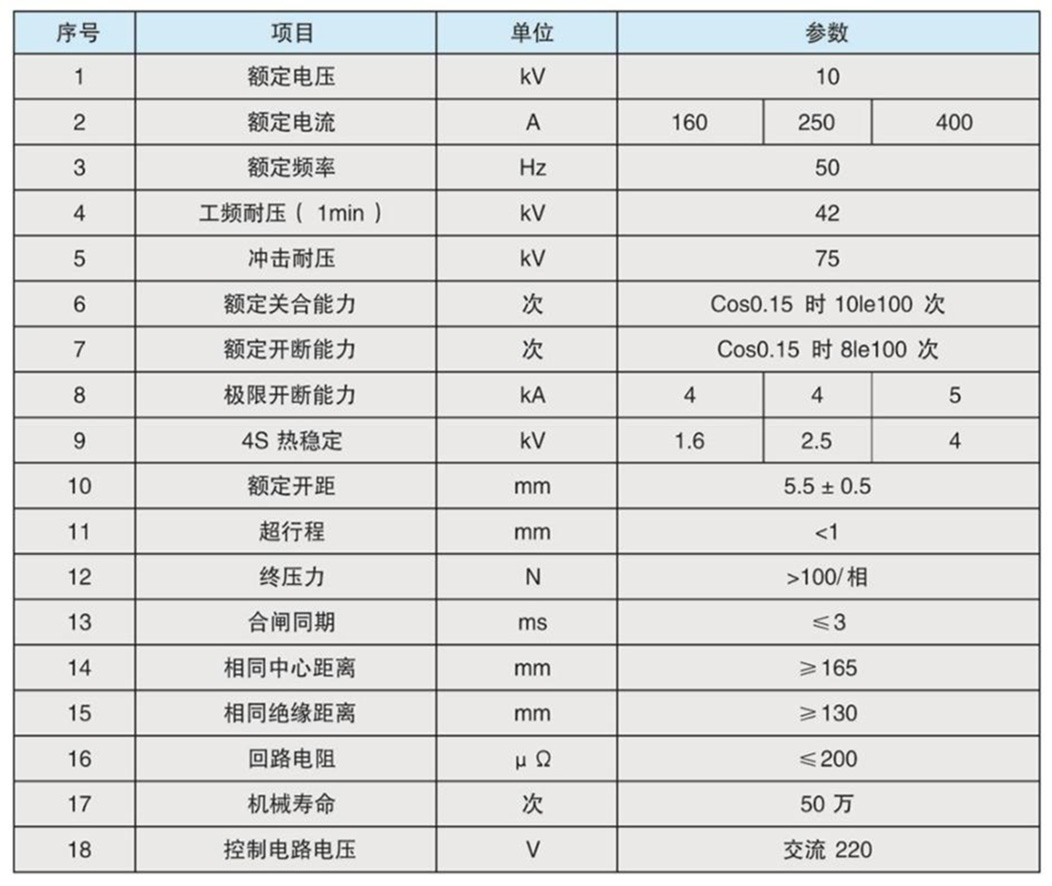

表二 真空負荷開關技術參數
