一、產品描述

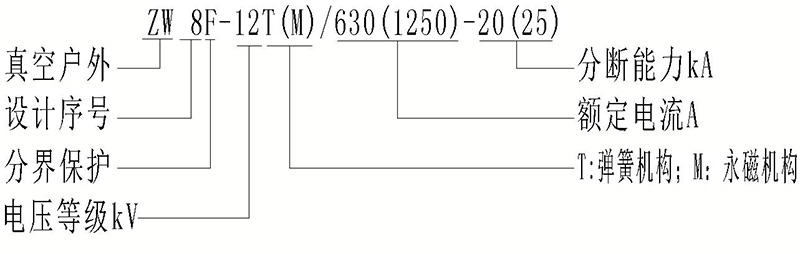

ZW8F-12T(M)/630（1250）-20(25)型戶外真空斷路器適用于電壓為12kV，額定頻率50Hz三相電力系統中，適用于農網配電系統，戶外變電站出線，城網中作為分段開關及工礦企業配電系統中作保護控制或電網頻繁操作的場所等來開斷，關合，電力系統中的負荷電流、過載電流及短路電流。本產品采用真空滅弧的原理，利用電動彈簧操作機構或永磁操作機構實現開關的分合閘，可加裝我公司配套電源電壓互感器（JDZW-10R）來實現電動操作，配有保護電流及零序電流互感器，通過智能控制器來實現零序、過流、速斷保護，可實現自動切除單相接地故障和自動隔離相間短路故障，確保非故障用戶的用電；亦可加裝隔離開關，在斷電時可見明顯斷開點。

智能開關器主要功能：

1、自動切除單相接地故障，當用戶支線發生單相接地故障時，分界斷路器自動分閘。變電站及饋線上的其他分支用戶感受不到故障的發生。

2、自動隔離隔離相間短路故障，當用戶支線發生相間斷路故障時，分界斷路器先于變電站出線保護開關跳閘，自動隔離故障線路，不會波及饋線上的其他分支用戶停電。

3、快速定位故障點，當用戶支線故障造成分界斷路器保護動作后，僅責任用戶停電，由其主動報送故障信息。電力公司可迅速派員到現場排查；分界斷路器如配有通訊模塊，則將信息報送到電力管理中心（后臺）。

4、監控用戶負荷，當分界斷路器可配有線或無線通訊附件，將監測數據傳送到電力管理中心，實現對用戶負荷的遠方數據監控。

5、遙測、遙信、遙控、遙調。

6、涌流保護；速斷、過流保護；三段式保護；零序保護。

7、0-3次重合閘功能。

8、GSM短信/GPRS實時通訊（用戶可選）。

二、使用環境

1.環境溫度：-25℃～+60℃；

2.海拔高度：安裝地點的海拔高度不超過2000米；

3.相對濕度：日平均不大于95%，月平均不大于90%；

4.風壓不超過700Pa（相當于風速為34m/s）；

5.污穢等級：Ⅲ級。

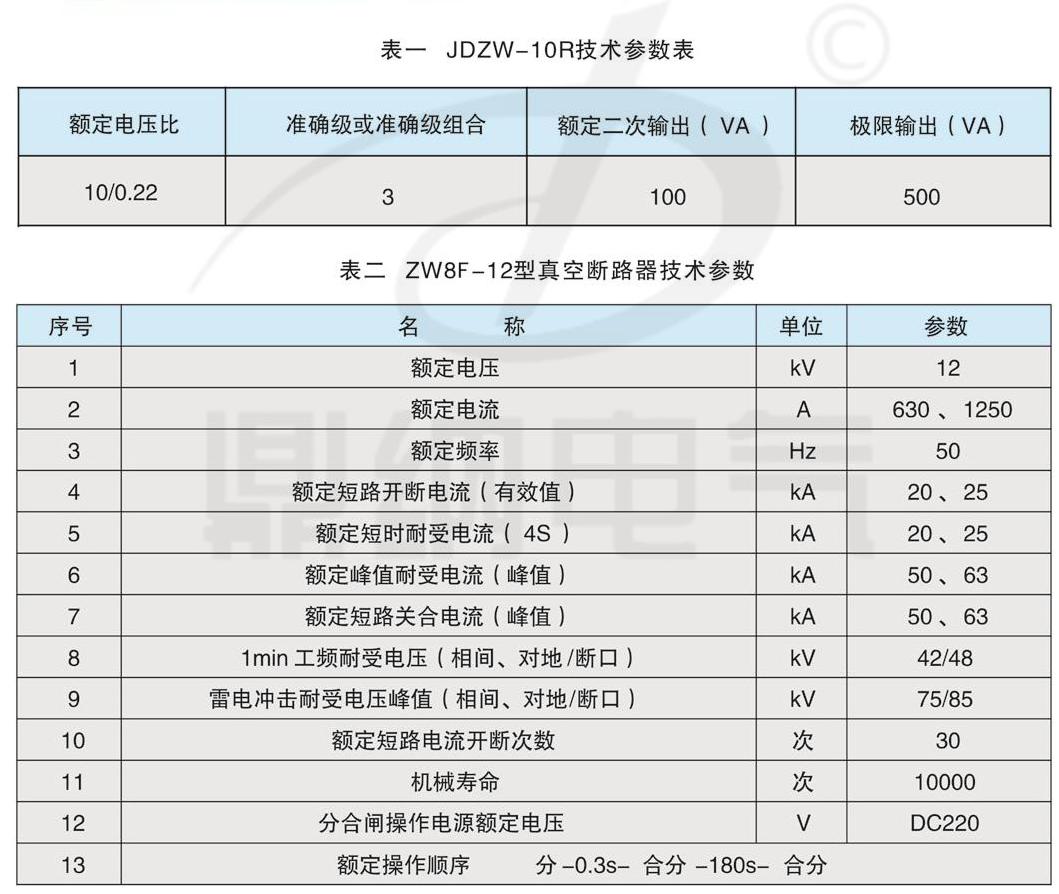

三、技術參數
